FGT

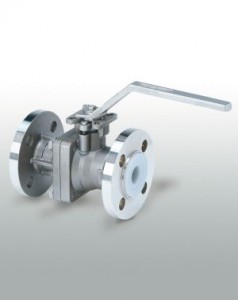

FGT-small

Dwuczęściowy kołnierzowy zawór kulowy wypełniony PFA

Do zabudowy między kołnierze:
DIN EN 1092-1 PN 10-40
Korpus: dwuczęściowy
Średnice: DN15 – DN50
Długość zabudowy: EN 558-1 rząd 28 (DIN 3202 F1)

Napędy: dźwignia ręczna, napęd elektryczny, napęd pneumatyczny (jednostronnego i dwustronnego działania)

    • Certyfikat TÜV zgodnie z normą DIN EN ISO 9001:2000
    • Monitorowane produkcji przez AD 2000-WO/TRD100
    • Znak CE spełnia wymogi bezpieczeństwa - Europejska Dyrektywa Urządzeń Ciśnieniowych PED 97/23/EC
    • Certyfikat GOST-R
    • Materiały DIN zgodne ze standardami AD
  • Standardowe przyłącze napędu
    Przyłącze napędu wg ISO 5211 w różnych rozmiarach

    Przyłącze kołnierzowe
    DIN EN 1092-1 PN 10/16/25/40

    Dźwignia ręczna
    Wykonana ze stali kwasoodpornej

    Niezawodne uszczelnienie wału
    V-ring z PTFE oraz podkładka sprężynująca zapewniają szczelność przez długi czas

    Uszczelnienie kuli i korpusu
    Dwa niezależnie pracujące uszczelnienia: kuli i korpusu

  • Odporność chemiczna
    Powłoka PFA stanowi niezawodną ochronę przed korozją elementów w kontakcie z medium.
    Korpus wykonany ze stali kwasoodpornej daje odporność na korozję przy pracy w agresywnym środowisku zenętrznym

    Niezawodne połączenie
    Bezpośredni montaż napędów z połączeniem zgodnym z normą DIN 3337 bez przerywania wału

    Pewne uszczelnienie trzpienia
    Ze względu na sprężyste pierścienie typu V z PTFE

    Długa żywotność przydużej liczbie cykli
    Gwarantowane przez specjalne uszczelnienie pierwotne

    Precyzyjny montaż
    Śruby kierunkowe osadzone najbliżej korpusu

    Precyzyjne polerowanie kuli

    Szczelne odcięcie medium
    Uszczelnienie wstępnie naprężone na kuli
    Taka konstrukcja gwarantuje szczelne odcięcie nie tylko dla całego zakresu ciśnień, ale również przy najniższym ciśnieniem

    Firesafe i wykonanie ANTYSTATYCZNE
    W standardzie

    • Przemysł chemiczny
    • Przemysł petrochemiczny
    • Przemysł spożywczy
    • Przemysł farmaceutyczne
    • Media wymagające absolutnej czystości
  • Średnice nominalne: DN 15 – DN 50 : PN 10/40

    Zakres temperaturowy: -50°C do +210°C

    Klasa szczelności: DIN EN 12266-1, P10, P11, P12-A (DIN 3230, T3-BA/BO-1

  • Materiały Wykonania FGT DN15-50
    Materiały Wykonania FGT DN15-50
    Materiały wykonania FGT DN15-50.pdf
    227.6 KiB
    235 Downloads
    Szczegóły
    Wymiary FGT DN15-50
    Wymiary FGT DN15-50
    Wymiary FGT DN15-50.pdf
    232.7 KiB
    319 Downloads
    Szczegóły
