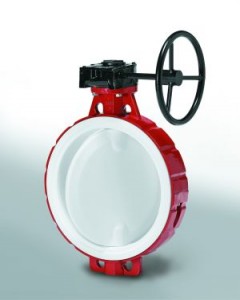

GEFA Multitop
Przyłącze napędu wg ISO 5211 w różnych rozmiarach
Konstrukcja przyłącza napędu bez przerywania wału
Ochrona napędu przed działaniem medium – w razie ewentualnego przecieku

Dwuczęściowy korpus
Standardowa długość zabudowy wg DIN 3202 K1
Łatwo serwisowalna

Łożysko z uszczelką o-ring ( uszczelnienie wtórne)

Uszczelnienie gniazda z PTFE
Grubość min. 3 mm (stabilny dyfuzyjnie), zapewnia trwałe uszczelnienie wału i pomiędzy kołnierzami

Element sprężynowy z elastomeru
Precyzyjnie dopasowany pierścień z elastycznego silikonu lub EPDMu za pierścieniem gniazda z PTFE

Tarcza pokryta PTFE
Tarcza wykonana ze stali kwasoodpornej pokryta 4 mm warstwą PTFE

Uszczelnienie pierwotne
Realizowane jest przez sprężyny talerzowe i element dociskowy, brak martwych przestrzeni, wolne od kawitacji

Racjonalne i bezpieczne
Śruby cylindryczne nie przenoszą momentów obrotowych na korpus

Przepustnica przyjazna i łatwa w serwisowaniu
Łatwa wymiana zużywających się części dzięki dwuczęściowemu korpusowi – niskie koszty utrzymania

Doskonała odporność na korozję i dyfuzję
Uszczelnienie PTFE-ring w wersji zgodnej z DIN 3354, PTFE pokrywa wszystkie miejsca mające kontakt z medium. Takie rozwiązanie zapewnia absolutną szczelność

Bardzo agresywne i korozyjne media są bezpiecznie odcinane i kontrolowane

Konstrukcja przepustnicy wolna od kawitacji

Długa żywotność
Uszczelnienie ciasno spasowane pozwala na bezawaryjną pracę nawet przy dużej liczbie cykli i różnych temperaturach

Doskonała szczelność
Pkrytcie z PTFE (co najmniej 3 mm grubości) z pierścieniem dociskowym jako wielofunkcyjny element uszczelniający, łatwo wymienialny, bezobsługowy, o długiej żywotności

Brak przewodnictwa elektrycznego (ATEX)
Z powodu obojętnego charakterystyki materiałów PTFE / PFA

Absolutnie bezobsługowe uszczelnienie systemu
Sprężyny talerzowe, wbudowane w pierścień uszczelniający, zapewniają stabilność również od zewnątrz (docisk O-ring)zapobiega to wnikaniu substancji obcych

Niezależne uszczelnienia pierwotne i wtórne
Gwarantuje maksymalną szczelność do atmosfery stosownie do potrzeb TA-Luft

Uniwersalny zakres stosowania
Dzięki budowie całkowicie wolnej od stref martwych, obojętnej charakterystyki materiałów PTFE / PFA przepustnice tego typu mogą pracować również w przemyśle farmaceutycznym i spożywczym

Ekonomiczny i łatwy montaż wszystkich typów siłowników
Przyłącze napędu wg DIN / ISO 5211 pozwala na instalowanie niemalże wszystkich dostępnych na rynku napędów

• media agresywne chemicznie
• media kleiste/żywiczne
• media wymagające absolutnej czystości
• przemysł chemiczny
• przemysł petrochemiczny
• przemysł farmaceutyczny
• przemysł spożywczy
• farbiarnie, lakiernie

Przepustnica centryczna uszczelniona PTFE typu WAFER

Średnice nominalne: DN 350 – DN 600

Do zabudowy między kołnierze: DIN EN 1092-1 PN 10/16; ANSI Class 150

Korpus: dwuczęściowy
Dysk i wał: monolit, samocentrujący

Zakres temperaturowy: od -30 °C do +180 °C (zależne od materiału uszczelnienia)

Zakres regulacji: 10° -90° kąt otwarcia; 15° -70° liniowa regulacja

Zakres ciśnień: próżnia do maksymalnie 10 bar (zależne od temperatury)

Długość zabudowy: EN 558-1 rząd 20; DIN 3202-K1

Przyłącze napędu: ISO 5211 – DIN 3337
