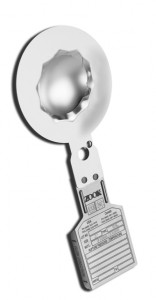

RA4

RA4

Płytki bezpieczeństwa typu RA są modelami komplementarnymi do wykorzystania w większości zastosowań płytek bezpieczeństwa i przeznaczone do stosowania wraz z uchwytem typu RAH

Średnice nominalne: od 25 mm do 600 mm

  • Rozrywa się bez fragmentacji

    Wskaźnik operacyjny (zakres pracy): do 90 % minimalnego ciśnienia rozrywania

    Płytki RA mają dłuższy cykl pracy w porównaniu z wypukłymi płytkami z ciśnieniem roboczym po stronie wklęsłej

    Dostępne certyfikaty na obsługę cieczy i gazów oraz dwufazowych zastosowań

    Standardowe zakresy produkcji: 0%, -5%, -10% zapewnią, że wskazane na płytkach wielkości nie przekroczą MAWP danego urządzenia

    Wytrzymują pełną próżnię bez dodatkowego wsparcia próżni

    Dostępne w szerokiej gamie materiałów standardowych oraz specjalnych

    Rozmiar: od 1” (25 mm) do 24” (600 mm)

    Zakres ciśnienia: od 3 psi (0,21 barg) do 40 psi (2,76 barg)

    Odporne na osadzanie się medium, tylko gładka, wypukła strona płytki jest wystawiona na działanie medium

    Unikalny kołek naprowadzający zapewnia właściwą orientację dysku w uchwycie

    3-wymiarowa etykieta z nierdzewnej stali, trwale wyryta, z kompletną specyfikacją płytki

    Dostępne certyfikaty: ASME UD, CE i TUV

  • Ochrona zaworów bezpieczeństwa
    Kiedy dysk jest zamontowany pod zaworem bezpieczeństwa, części robocze zaworu są odizolowane od nieprzyjaznego środowiska

    Opcjonalne wkładki
    Aby zapewnić ochronę przed mediami powodującymi korozję dostępne są także wkładki TFE

    Uwaga: Maksymalne zakresy temperatur dla płytek wyposażonych w wkładki są niższe.

  • Płytka Bezpieczeństwa Seria RA4
    Płytka Bezpieczeństwa Seria RA4
