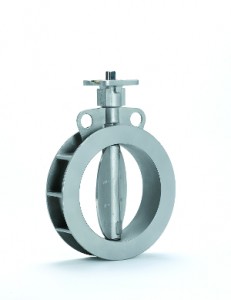

Przepustnica centryczna dławiąca/regulacyjna

Typ: WAFER
Do zabudowy między kołnierze:
DIN EN 1092-1 PN 10 (DN80 – DN150 PN10/16)
Korpus: jednoczęściowy
Wał: jednoczęściowy

Średnice: DN80 – DN250

Napędy: dźwignia ręczna, przekładnia ślimakowa, napęd elektryczny, napęd pneumatyczny (jednostronnego i dwustronnego działania)

    • Certyfikat TÜV zgodnie z normą DIN EN ISO 9001:2000
    • Monitorowane produkcji przez AD 2000-WO/TRD100
    • Znak CE spełnia wymogi bezpieczeństwa - Europejska Dyrektywa Urządzeń Ciśnieniowych PED 97/23/EC
    • Certyfikat GOST-R
    • Próba ciśnieniowa: EN 12266 P10, P11 / DIN 3230, T3-BA
  • Oszczędność kosztów
    Przepustnica znajduje wiele zastosowań w instalacjach przemysłowych

    Regulacja
    Liniowa regulacja w zakresie od 15° do 70°

    Odporny na korozję
    Stal nierdzewna 1.4408 / 1.4401 korpus, tarcza i wał

    Konstrukcja o doskonałych właściwościach przepływu

    Gładka powierzchnia wykonania
    Ze względu na technologię precyzyjnego odlewania

    Ekonomiczny i łatwy montaż wszystkich typów siłowników
    Standardowe przyłącze napędu zgodnie z DIN/ISO 5211

    • Gazy
    • Czyste ciecze
  • Przepustnica centryczna dławiąca/regulacyjna typu WAFER

    Średnice nominalne: DN 80 – DN 250

    Do zabudowy między kołnierze: DIN EN 1092-1 PN 10; DN 80 – DN 150 DIN EN 1092-1 PN10/16

    Korpus: jednoczęściowy
    Dysk i wał: samocentrujący, jednoczęściowy

    Zakres temperaturowy: od -30 °C do +180 °C

    Zakres regulacji: 10° -90° kąt otwarcia; 15° -70° liniowa regulacja

    Zakres ciśnień: maksymalnie 8 bar

    Długość zabudowy: EN 558-1 rząd 20; DIN 3202-K1

    Przyłącze napędu: ISO 5211 – DIN 3337

  • Materiały KGT
