KG2

KG2

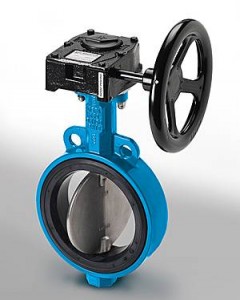

Przepustnica centryczna miękkouszczelniona – kliknij i zobacz budowę.

Typ: WAFER
Do zabudowy między kołnierze:
DIN EN 1092-1 PN 10/16, ANSI Class 150
Korpus: jednoczęściowy
Tarcza: samocentrująca
Wał: dwuczęściowy
Uszczelnienie: wymienne
Średnice: DN50 – DN500

Napędy: dźwignia ręczna, przekładnia ślimakowa, napęd elektryczny, napęd pneumatyczny (jednostronnego i dwustronnego działania)

    • Certyfikat TÜV zgodnie z normą DIN EN ISO 9001:2000
    • Monitorowane produkcji przez AD 2000-WO/TRD100
    • Znak CE spełnia wymogi bezpieczeństwa - Europejska Dyrektywa Urządzeń Ciśnieniowych PED 97/23/EC
    • Certyfikat GOST-R
    • Próba ciśnieniowa:DIN EN12266-1, P10/P11/P12-A; DIN 3230 T3 – BA/BO-1, DIN3230, T5, T6
    • Dopuszczenia: Germanischer Lloyd, Lloyd Register of Shipping, Det Norske Veritas (DNV)
  • GEFA Multitop
    Przyłącze napędu wg ISO 5211 w różnych rozmiarach
    Konstrukcja przyłącza napędu bez przerywania wału
    Ochrona napędu przed działaniem medium – w razie ewentualnego przecieku

    Jednoczęściowy korpus
    Standardowa długość zabudowy wg DIN 3202 K1

    Łożysko z uszczelką o-ring (uszczelnienie wtórne)

    Uszczelnienie pierwotne
    Labiryntowa konstrukcja zintegrowana z uszczelnieniem gniazda, wolne od kawitacji, zapewnia absolutną szczelność do zewnątrz

    Uszczelnienie gniazda
    Wielofunkcyjny element uszczelniający, łatwy do wymiany, bezobsługowy, długo żywotny, szczelnie odcinający przepływ w kierunku do kołnierzy i do wału

    Racjonalnie i bezpiecznie
    Śruby cylindryczne nie przenoszą momentów obrotowych na korpus

  • Wykres miękkouszczelnione (ciśń,temp)

  • Przepustnica przyjazna i łatwa w serwisowaniu

    Doskonałe zachowanie kontroli bez histerezy

    Konstrukcja przepustnicy wolna od kawitacji

    Długa żywotność
    Uszczelnienie ciasno spasowane pozwala na bezawaryjną pracę nawet przy dużej liczbie cykli i różnych temperaturach

    Doskonała szczelność
    Wielofunkcyjny element uszczelniający, łatwy do wymiany, bezobsługowy, długo żywotny, szczelnie odcinający przepływ w kierunku do kołnierzy i do wału. Niezawodne uszczelnienie gniazda (wymienialne) oraz trzpienia, osadzenie „jaskółczy ogon” – brak blokowania tarczy przez uszczelkę – zmniejszenie zużywania się uszczelnienia

    Absolutnie bezobsługowe uszczelnienie
    Łożysko z pierścieniem O-ring zapobiega wnikaniu obcych substancji z zewnątrz

    Uniwersalny zakres stosowania

    Ekonomiczny i łatwy montaż wszystkich typów siłowników
    Standardowe przyłącze napędu zgodnie z DIN/ISO 5211

    • Woda / Ścieki
    • Inżynieria
    • Przemysł spożywczy
    • Przemysł chemiczny i petrochemiczny
    • Farbiarnie, lakiernie
  • Przepustnica centryczna miękkouszczelniona typu WAFER

    Średnice nominalne: DN 50 – DN 500

    Do zabudowy między kołnierze: DIN EN 1092-1 PN 10/16; ANSI Class 150

    Korpus: jednoczęściowy
    Dysk i wał: samocentrujący, dwuczęściowy

    Zakres temperaturowy: od -30 °C do +200 °C (zależne od materiału uszczelnienia)

    Zakres regulacji: 10° -90° kąt otwarcia; 20° -60° liniowa regulacja

    Zakres ciśnień: próżnia do maksymalnie 10 bar (zależne od temperatury)

    Długość zabudowy: EN 558-1 rząd 20; DIN 3202-K1

    Przyłącze napędu: ISO 5211 – DIN 3337

  • Materiały KG2
  • Karty Katalogowe - Przepustnica KG2 DN350-500
    Karty Katalogowe - Przepustnica KG2 DN350-500
    Karty katalogowe - przepustnica KG2 DN350-500.pdf
    1.8 MiB
    74 Downloads
    Szczegóły
    Karty Katalogowe - Przepustnica KG2 DN40-300
    Karty Katalogowe - Przepustnica KG2 DN40-300
    Karty katalogowe - przepustnica KG2 DN40-300.pdf
    2.1 MiB
    76 Downloads
    Szczegóły
