K07

K07

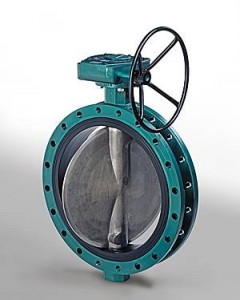

Przepustnica centryczna miękkouszczelniona

Typ: LUGER
Do zabudowy między kołnierze:
DIN EN 1092-1 PN 6/10/16, ANSI Class 150
Korpus: jednoczęściowy
Tarcza: samocentrująca
Uszczelnienie gniazda: wymienne z dodatkowym metalowym pierścieniem, przytwierdzone do korpusu
Średnice: DN600 – DN1200

Napędy: przekładnia ślimakowa, napęd elektryczny, napęd pneumatyczny (jednostronnego i dwustronnego działania)

    • Certyfikat TÜV zgodnie z normą DIN EN ISO 9001:2000
    • Monitorowane produkcji przez AD 2000-WO/TRD100
    • Znak CE spełnia wymogi bezpieczeństwa - Europejska Dyrektywa Urządzeń Ciśnieniowych PED 97/23/EC
    • Certyfikat GOST-R
    • Próba ciśnieniowa:DIN EN12266-1, P10/P11/P12-A; DIN 3230 T3 – BA/BO-1, DIN3230, T5, T6
    • Dopuszczenia: Germanischer Lloyd, Lloyd Register of Shipping, Det Norske Veritas (DNV)
  • Wykres miękkouszczelnione (ciśń,temp)

  • Idealna do zastosowań przy próżni
    Dzięki wulkanizowanemu pierścienia gniazda do metalowego pierścienia

    Doskonałe zachowanie kontroli bez histerezy

    Konstrukcja przepustnicy wolna od kawitacji

    Długa żywotność
    Uszczelnienie ciasno spasowane pozwala na bezawaryjną pracę nawet przy dużej liczbie cykli i różnych temperaturach

    Doskonała szczelność
    Niezawodne uszczelnienie gniazda (wymienialne) oraz trzpienia, osadzenie „jaskółczy ogon” – brak blokowania tarczy przez uszczelkę – zmniejszenie zużywania się uszczelnienia

    Absolutnie bezobsługowe uszczelnienie
    Łożysko z pierścieniem O-ring zapobiega wnikaniu obcych substancji z zewnątrz

    Uniwersalny zakres stosowania

    Ekonomiczny i łatwy montaż wszystkich typów siłowników
    Standardowe przyłącze napędu zgodnie z DIN/ISO 5211

    • Woda / Ścieki
    • Inżynieria
    • Przemysł spożywczy
    • Przemysł chemiczny i petrochemiczny
    • Farbiarnie, lakiernie
  • Przepustnica centryczna miękkouszczelniona typu LUGER

    Średnice nominalne: DN 600 – DN 1200

    Do zabudowy między kołnierze: DIN EN 1092-1 PN 6/10/16; ANSI Class 150

    Korpus: jednoczęściowy
    Dysk i wał: samocentrujący, jednoczęściowy

    Zakres temperaturowy: od -30 °C do +130 °C (zależne od materiału uszczelnienia)

    Zakres regulacji: 10° -90° kąt otwarcia; 15° -70° liniowa regulacja

    Zakres ciśnień: próżnia do maksymalnie 10 bar (zależne od temperatury), 6 bar (jako armatura końcowa)

    Długość zabudowy: EN 558-1 rząd 20; DIN 3202-K1

    Przyłącze napędu: ISO 5211 – DIN 3337

  •  Materiały K08
  • Karty Katalogowe - Przepustnica K07 DN600-1000
    Karty Katalogowe - Przepustnica K07 DN600-1000
    Karty katalogowe - przepustnica K07 DN600-1000.pdf
    1.9 MiB
    8 Downloads
