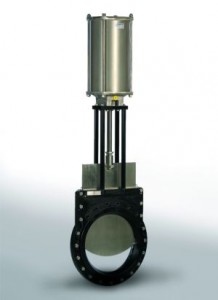

AT200F

AT200F-small

Zasuwa nożowa

Typ: LUGER
Do zabudowy między kołnierze:
DIN EN 1092-1 PN 10
Korpus: dwuczęściowy (asymetryczny)
Średnice: DN200 – DN1000

ATEX certyfikat Ex II 1D

Napędy: dźwignia ręczna, koło ręczne, przekładnia ślimakowa, napęd elektryczny, cylinder pneumatyczny, napęd hydrauliczny

    • Próba ciśnieniowa: DIN 3230 T3 – BA/BO-1
    • Dopuszczenia: Germanischer Lloyd, Veritas TÜV ATEX Lloyds badania zgodne z 94/9/EG Kategoria urządzenia Ex II 1D / 3DG c lub Ex II 1D / 2DG
  • ATEX
    Ex II 1D / 3DG c lub Ex II 1D / 2 DG C, zastosowanie zasuwy w obszarach zagrożenia wybuchem w strefie 20 wewnątrz zasuwy i w strefie 22/2 lub 21/1 na zewnątrz zasuwy
    Odporna na ciśnienie wybuchu do DN 600 do 18 bar, odporność na transmisję zapłonu nawet do 3,4 bar, DN 700 do DN 1000 odporny na ciśnienie wybuchu i transmisję zapłonu do 6 bar – przed pyłem organicznym kategorii St1

    Absolutnie bezobsługowa
    Compact-cross – profil uszczelniający zarówno wewnątrz jak i na zewnątrz
    Doszczelnienie zasuwy można dokonać bez demontażu urządzenia z rurociągu – bez przerywania pracy

    Doskonałe uszczelnienie
    Szczelność uzyskuje się obu kierunkach przepływu

    Duże możliwości
    Zasuwy serii DOMINO nadają się do regulowania/odcinania mediów płynnych, gęstych płynów i gazowych, a także materiałów sypkich

    Brak pozostałości medium w zasuwie
    Krawędź tnąca ze specjalnymi wyżłobieniami na dolnej powierzchni korpusu w dużej mierze zapobiega zakleszczania materiału

    Długa żywotność
    Zasuwa pracuje bezproblemowo nawet po długim okresie pozostawania jednej pozycji

    Szeroki wybór napędów:
    Pokrętło, dźwignia ręczna, przekładnia ślimakowa, siłownik pneumatyczny, siłownik hydrauliczny, siłowniki elektrohydrauliczne

    • Odcinanie i dozowanie materiałów sypkich
    • Oczyszczalnie ścieków
    • Przemysł węglowy
    • Przemysł chemiczny
    • Pyły organiczne
  • Średnice nominalne:
    DN 200 – DN 1200

    Do zabudowy między kołnierze:
    DN 200 – DN 1200 : DIN EN 1092-1 PN 10

    Zakres temperaturowy: -30°C do +200°C

    Długość zabudowy: EN 558-1 rząd 20; DIN 3202-K1

  • Materiały AT
  • Materiały Wykonania AT200F
    Materiały Wykonania AT200F
    Materiały wykonania AT200F.pdf
    255.8 KiB
    249 Downloads
    Szczegóły
    Wymiary AT200F DN200-300 Z Cylindrem Pneumatycznym
    Wymiary AT200F DN200-300 Z Cylindrem Pneumatycznym
    Wymiary AT200F DN200-300 z cylindrem pneumatycznym.pdf
    253.9 KiB
    190 Downloads
    Szczegóły
    Wymiary AT200F DN200-300 Z Kołem Ręcznym
    Wymiary AT200F DN200-300 Z Kołem Ręcznym
    Wymiary AT200F DN200-300 z kołem ręcznym.pdf
    258.5 KiB
    160 Downloads
    Szczegóły
    Wymiary AT200F DN200-300 Z Kołem łańcuchowym
    Wymiary AT200F DN200-300 Z Kołem łańcuchowym
    Wymiary AT200F DN200-300 z kołem łańcuchowym.pdf
    267.0 KiB
    166 Downloads
    Szczegóły
    Wymiary AT200F DN200-300 Z Napędem Elektrycznym
    Wymiary AT200F DN200-300 Z Napędem Elektrycznym
    Wymiary AT200F DN200-300 z napędem elektrycznym.pdf
    272.4 KiB
    229 Downloads
    Szczegóły
    Wymiary AT200F DN350-1000 Z Napędem Elektrycznym SA10.1
    Wymiary AT200F DN350-1000 Z Napędem Elektrycznym SA10.1
    Wymiary AT200F DN350-1000 z napędem elektrycznym SA10.1-16.1.pdf
    Version: 16.1
    285.0 KiB
    158 Downloads
    Szczegóły
    Wymiary AT200F DN350-1000 Z Napędem Elektrycznym SA10.2
    Wymiary AT200F DN350-1000 Z Napędem Elektrycznym SA10.2
    Wymiary AT200F DN350-1000 z napędem elektrycznym SA10.2-16.2.pdf
    Version: 16.2
    283.7 KiB
    155 Downloads
    Szczegóły
    Wymiary AT200F DN350-500 Z Kołem Ręcznym
    Wymiary AT200F DN350-500 Z Kołem Ręcznym
    Wymiary AT200F DN350-500 z kołem ręcznym.pdf
    253.9 KiB
    178 Downloads
    Szczegóły
    Wymiary AT200F DN350-500 Z Kołem łańuchowym
    Wymiary AT200F DN350-500 Z Kołem łańuchowym
    Wymiary AT200F DN350-500 z kołem łańuchowym.pdf
    258.1 KiB
    156 Downloads
    Szczegóły
    Wymiary AT200F DN350-800 Z Cylindrem Pneumatycznym
    Wymiary AT200F DN350-800 Z Cylindrem Pneumatycznym
    Wymiary AT200F DN350-800 z cylindrem pneumatycznym.pdf
    262.1 KiB
    187 Downloads
    Szczegóły
    Wymiary AT200F DN600-1000 Z Przekładnią ślimakową
    Wymiary AT200F DN600-1000 Z Przekładnią ślimakową
    Wymiary AT200F DN600-1000 z przekładnią ślimakową.pdf
    248.3 KiB
    216 Downloads
    Szczegóły
