RAH

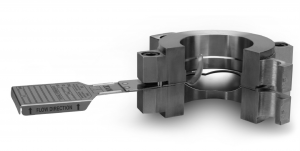

Uchwyt RAH

Seria RAH to jeden unikalny model uchwytu do zastosowania z różnymi typami płytek metalowych typu Reverse-Acting firmy ZOOK.

Średnice nominalne: od 25 mm do 600 mm

  • Model Pre-Torque pozwala na:
    Szybki montaż płytki w uchwycie w instalacji
    Demontaż zespołu z systemu rurociągów bez naruszenia integralności uszczelnienia płytki
    Montaż pomiędzy miękkie lub kruche kołnierze instalacji (PCV, szkło, itp.) oraz pomiędzy miękkie
    Umożliwia stałą wizualną kontrolę czy uchwyt jest zamontowany właściwie w instalacji rurowej uszczelnienia kołnierzy o niskich momentach skręcających
    Chroni przed instalacja układu między kołnierzami z innymi wartościami ciśnienia niż wartości uchwytu płytki bezpieczeństwa

    Pozycjonujący otwór w montażowym uchwycie:
    Znajduje się dokładnie w takiej pozycji jak na pokrywającym kołnierzu
    Pozwala na właściwe regulowanie uchwytu
    Może być użyty jako dodatkowa „pomoc” podczas montażu w poziomej instalacji rurowej

    Jeden model uchwytu:
    Dla różnych modeli płytek (RA4, RA6, RA8 i RAX)

    Część wypukła płytki znajduje się we wlocie uchwytu
    Co zabezpiecza przed uszkodzeniem płytki podczas montażu w kołnierzach

    Kołek pozycjonujący
    Pozwala na zamontowanie w uchwycie tylko płytek typu RA

    Powlekane fluoropolimerowo śruby imbusowe
    Przeciwdziałają korozji w miejscu montażu uchwytu
    Umożliwiają łatwy demontaż bez dodatkowych nakładek

    Polietylenowe osłonki nakrętek
    Zapobiegają osadzaniu się pozostałości medium w główkach nakrętek

    Rozmiary 1″ (25 mm) do 12″ (300 mm)

    Standardowe wykonania uchwytów:
    Stal węglowa, stal 316SS, Hastelloy

    Informacje o uchwycie są na stałe umieszczone na średnicy zewnętrznej uchwytu

    Pęcherzykowaty zwarty chwyt metal/metal i uszczelnienie płytki

    Strzałki wskazujące kierunek przepływu na etykiecie płytki i uchwytu RAH

  • Uchwyt Serii RAH
    Uchwyt Serii RAH
    Uchwyt serii RAH.pdf
    482.2 KiB
    202 Downloads
    Szczegóły
