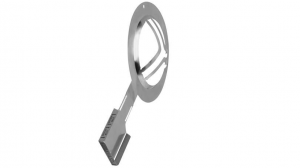

Niskociśnieniowa płytka bezpieczeństwa

Średnice nominalne: od 80 mm do 300 mm

  • Do zastosowań bardzo dokładnych i ultra niskich ciśnień

    Dwukierunkowa, wykonanie naprężeniowe

    Z laserowo naciętą górną metalową warstwą i obręczą (w przypadku wykonania z 316SS)

    Rozmiar: 3” do 12”

    Wykonanie obręczy: 316SS lub PTFE

    Płaskie mocowanie w uchwycie

    Ciśnienie rozrywania: od 1 cala słupa wody do 150 psig

    Zakres temperaturowy: do 500°F (260°C)

    Trójwymiarowa tabliczka znamionowa ze stali kwasoodpornej

    Opcjonalnie:
    Wskaźnik/czujnik rozrywania

  • Uwalnianie nadciśnienia
    Kontrolowane przez obręcz
    Kiedy ciśnienie w systemie osiąga poziom rozerwania, uszczelnienie napiera na obręcz, odchylając ja do ostrzy noża wbudowanych w wylot uchwytu. Kiedy obręcz napiera na ostrza noża uszczelnienie zostaje przecięte uwalniając nadciśnienie. Laserowo wykonane otwory w nakładce rozrywającej lub nakładce ciśnieniowej zapewniają optymalny przepływ gdy płytka bezpieczeństwa rozrywa się w kierunku pozytywnego ciśnienia.

    Uwolnienie próżni
    Kontrolowane przez metalową część górną
    Nakładka rozrywająca się, pod wpływem napięcia uwalnia negatywne ciśnienie (próżnie) jeżeli powstanie
    w systemie.
