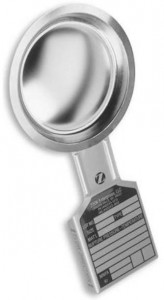

Płytki bezpieczeństwa przedniego działania

Średnice nominalne: od 6 mm do 600 mm

  • Płytka wypukła z ciśnieniem roboczym po stronie wklęsłej, bez nacięć

    Zakres ciśnienia rozrywania: od 0,345 bar do 3450 bar

    Ciśnienie robocze: do 70% wskazanego na płytce ciśnienia rozrywania

    Mocowanie: Kąt 30ºC

    Rozmiar: 6 do 600 mm

    Zakres temperatur: do 482ºC

    Do obsługi cieczy, gazów, mieszanin

    3-wymiarowa nierdzewna etykieta w standardzie

    Dostępne certyfikaty ASME i UD

    Opcje:
    Wsparcie próżni jest wymagane do obsługi próżni.
    Podpora próżniowa jest montowana po stronie roboczej płytki i pozwala na wsparcie pełnej próżni.

    Wkładki/Powłoki
    Jeżeli jest konieczne zabezpieczenie przed korodującym medium dostępne są wkładki lub powłoki TFE.

    Ochronne pierścienie mogą zostać zastosowane wraz z serią płytek PB w celu zapewnienia stabilności i ochrony w przypadku kiedy do wykonania płytki użyto cienkiego materiału i/lub cienkich wkładek.

  • PB Wypukła jednolita, metalowa płytka z umocowaniem kątowym i dowolnym modelem rozrywania

    PB-R PB z dolnym pierścieniem

    R-PB-R PB z górnym i dolnym pierścieniem

    PB-L PB z dolną wkładką

    L-PB-L PB z górną i dolną wkładką

    PB-LR PB z dolna wkładką i pierścieniem

    RL-PB-LR PB z górną i dolną wkładka i pierścieniami

    PB-V PB z dolnym wsparciem próżni

    PB-LV PB z dolną wkładką i wsparciem próżni

    R-PB-V PB z górnym pierścieniem i dolnym wsparciem próżni

    RL-PB-LV PB z górnym pierścieniem, wkładką i dolna wkładka
    oraz wsparciem próżni

    RL-PB-LVR PB z górnym pierścieniem i wkładką oraz z dolną wkładką, wsparciem próżni i pierścieniem

  • Płytka Bezpieczeństwa Seria PB
