KG6

KG6

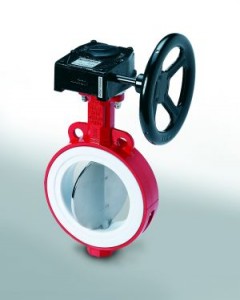

Przepustnica centryczna uszczelniona PTFE – kliknij i zobacz budowę.

Typ: WAFER
Do zabudowy między kołnierze:
DIN EN 1092-1 PN 10/16, ANSI Class 150
Korpus: dwuczęściowy
Tarcza: samocentrująca
Wał i tarcza: monolit
Średnice: DN40 – DN300

Napędy: dźwignia ręczna, przekładnia ślimakowa, napęd elektryczny, napęd pneumatyczny (jednostronnego i dwustronnego działania)

    • Certyfikat TÜV zgodnie z normą DIN EN ISO 9001:2000
    • Monitorowane produkcji przez AD 2000-WO/TRD100
    • Znak CE spełnia wymogi bezpieczeństwa - Europejska Dyrektywa Urządzeń Ciśnieniowych PED 97/23/EC
    • Certyfikat GOST-R
    • Próba ciśnieniowa:DIN EN12266-1, P10/P11/P12-A; DIN 3230 T3 – BA/BO-1, DIN3230, T5, T6
    • Dopuszczenia: Germanischer Lloyd, Lloyd Register of Shipping, Det Norske Veritas (DNV)
  • GEFA Multitop
    Przyłącze napędu wg ISO 5211 w różnych rozmiarach
    Konstrukcja przyłącza napędu bez przerywania wału
    Ochrona napędu przed działaniem medium – w razie ewentualnego przecieku

    Dwuczęściowy korpus
    Standardowa długość zabudowy wg DIN 3202 K1
    Łatwo serwisowalna

    Łożysko z uszczelką o-ring ( uszczelnienie wtórne)

    Uszczelnienie gniazda z PTFE
    Grubość min. 3 mm (stabilny dyfuzyjnie), zapewnia trwałe uszczelnienie wału i pomiędzy kołnierzami

    Element sprężynowy z elastomeru
    Precyzyjnie dopasowany pierścień z elastycznego silikonu lub EPDMu za pierścieniem gniazda z PTFE

    Tarcza pokryta PTFE
    Tarcza wykonana ze stali kwasoodpornej pokryta 4 mm warstwą PTFE

    Uszczelnienie pierwotne
    Realizowane jest przez sprężyny talerzowe i element dociskowy, brak martwych przestrzeni, wolne od kawitacji

    Racjonalne i bezpieczne
    Śruby cylindryczne nie przenoszą momentów obrotowych na korpus

  • Wykres PTFE (ciśń,temp)

  • Przepustnica przyjazna i łatwa w serwisowaniu
    Łatwa wymiana zużywających się części dzięki dwuczęściowemu korpusowi – niskie koszty utrzymania

    Doskonała odporność na korozję i dyfuzję
    Uszczelnienie PTFE-ring w wersji zgodnej z DIN 3354, PTFE pokrywa wszystkie miejsca mające kontakt z medium. Takie rozwiązanie zapewnia absolutną szczelność

    Bardzo agresywne i korozyjne media są bezpiecznie odcinane i kontrolowane

    Konstrukcja przepustnicy wolna od kawitacji

    Długa żywotność
    Uszczelnienie ciasno spasowane pozwala na bezawaryjną pracę nawet przy dużej liczbie cykli i różnych temperaturach

    Doskonała szczelność
    Pkrytcie z PTFE (co najmniej 3 mm grubości) z pierścieniem dociskowym jako wielofunkcyjny element uszczelniający, łatwo wymienialny, bezobsługowy, o długiej żywotności

    Brak przewodnictwa elektrycznego (ATEX)
    Z powodu obojętnego charakterystyki materiałów PTFE / PFA

    Absolutnie bezobsługowe uszczelnienie systemu
    Sprężyny talerzowe, wbudowane w pierścień uszczelniający, zapewniają stabilność również od zewnątrz (docisk O-ring)zapobiega to wnikaniu substancji obcych

    Niezależne uszczelnienia pierwotne i wtórne
    Gwarantuje maksymalną szczelność do atmosfery stosownie do potrzeb TA-Luft

    Uniwersalny zakres stosowania
    Dzięki budowie całkowicie wolnej od stref martwych, obojętnej charakterystyki materiałów PTFE / PFA przepustnice tego typu mogą pracować również w przemyśle farmaceutycznym i spożywczym

    Ekonomiczny i łatwy montaż wszystkich typów siłowników
    Przyłącze napędu wg DIN / ISO 5211 pozwala na instalowanie niemalże wszystkich dostępnych na rynku napędów

    • media agresywne chemicznie
    • media kleiste/żywiczne
    • media wymagające absolutnej czystości
    • przemysł chemiczny
    • przemysł petrochemiczny
    • przemysł farmaceutyczny
    • przemysł spożywczy
    • farbiarnie, lakiernie
  • Przepustnica centryczna uszczelniona PTFE typu WAFER

    Średnice nominalne: DN 40 – DN 300

    Do zabudowy między kołnierze: DIN EN 1092-1 PN 10/16; ANSI Class 150

    Korpus: dwuczęściowy
    Dysk i wał: monolit, samocentrujący

    Zakres temperaturowy: od -30 °C do +180 °C (zależne od materiału uszczelnienia)

    Zakres regulacji: 10° -90° kąt otwarcia; 15° -70° liniowa regulacja

    Zakres ciśnień: próżnia do maksymalnie 10 bar (zależne od temperatury)

    Długość zabudowy: EN 558-1 rząd 20; DIN 3202-K1

    Przyłącze napędu: ISO 5211 – DIN 3337

  • Materiały wykonania KG PTFE
  • Karty Katalogowe - Przepustnica KG6 DN40-300
    Karty Katalogowe - Przepustnica KG6 DN40-300
    Karty katalogowe - przepustnica KG6 DN40-300.pdf
    2.0 MiB
    16 Downloads
