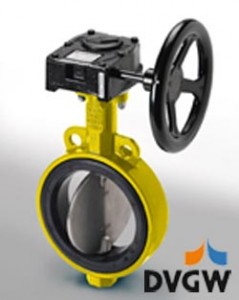

KG2 DVGW

kg2 dvgw

Przepustnica centryczna miękkouszczelniona
z dopuszczeniem DVGW – kliknij i zobacz budowę.

Typ: WAFER
Do zabudowy między kołnierze:
DIN EN 1092-1 PN 10/16, ANSI Class 150
Korpus: jednoczęściowy
Tarcza: samocentrująca
Wał: dwuczęściowy
Uszczelnienie: wymienne
Średnice: DN50 – DN500

Napędy: dźwignia ręczna, przekładnia ślimakowa, napęd elektryczny, napęd pneumatyczny (jednostronnego i dwustronnego działania)

    • Certyfikat TÜV zgodnie z normą DIN EN ISO 9001:2000
    • Znak CE spełnia wymogi bezpieczeństwa - Europejska Dyrektywa Urządzeń Ciśnieniowych PED 97/23/EC
    • DVGW
  • GEFA Multitop
    Przyłącze napędu wg ISO 5211 w różnych rozmiarach
    Konstrukcja przyłącza napędu bez przerywania wału
    Ochrona napędu przed działaniem medium – w razie ewentualnego przecieku

    Jednoczęściowy korpus
    Standardowa długość zabudowy wg DIN 3202 K1

    Łożysko z uszczelką o-ring (uszczelnienie wtórne)

    Uszczelnienie pierwotne
    Labiryntowa konstrukcja zintegrowana z uszczelnieniem gniazda, wolne od kawitacji, zapewnia absolutną szczelność do zewnątrz

    Uszczelnienie gniazda
    Wielofunkcyjny element uszczelniający, łatwy do wymiany, bezobsługowy, długo żywotny, szczelnie odcinający przepływ w kierunku do kołnierzy i do wału

    Racjonalnie i bezpiecznie
    Śruby cylindryczne nie przenoszą momentów obrotowych na korpus

  • Wykres miękkouszczelnione (ciśń,temp)

  • Przepustnica przyjazna i łatwa w serwisowaniu

    Doskonałe zachowanie kontroli bez histerezy

    Konstrukcja przepustnicy wolna od kawitacji

    Długa żywotność
    Uszczelnienie ciasno spasowane pozwala na bezawaryjną pracę nawet przy dużej liczbie cykli i różnych temperaturach

    Doskonała szczelność
    Wielofunkcyjny element uszczelniający, łatwy do wymiany, bezobsługowy, długo żywotny, szczelnie odcinający przepływ w kierunku do kołnierzy i do wału. Niezawodne uszczelnienie gniazda (wymienialne) oraz trzpienia, osadzenie „jaskółczy ogon” – brak blokowania tarczy przez uszczelkę – zmniejszenie zużywania się uszczelnienia

    Absolutnie bezobsługowe uszczelnienie
    Łożysko z pierścieniem O-ring zapobiega wnikaniu obcych substancji z zewnątrz

    Uniwersalny zakres stosowania

    Ekonomiczny i łatwy montaż wszystkich typów siłowników
    Standardowe przyłącze napędu zgodnie z DIN/ISO 5211

  • Przepustnica centryczna miękkouszczelniona typu WAFER

    Średnice nominalne: DN 50 – DN 500

    Do zabudowy między kołnierze: DIN EN 1092-1 PN 10/16; ANSI Class 150

    Korpus: jednoczęściowy
    Dysk i wał: samocentrujący, dwuczęściowy

    Zakres temperaturowy: od -30 °C do +120 °C (zależne od materiału uszczelnienia)

    Zakres regulacji: 10° -90° kąt otwarcia; 20° -60° liniowa regulacja

    Zakres ciśnień: próżnia do maksymalnie 10 bar (zależne od temperatury)

    Długość zabudowy: EN 558-1 rząd 20; DIN 3202-K1

    Przyłącze napędu: ISO 5211 – DIN 3337

  • Materiały KG2 DVGW
  • Momenty Obrotowe Przepustnic KG2 KG4
    Momenty Obrotowe Przepustnic KG2 KG4
    Momenty obrotowe przepustnic KG2 KG4.pdf
    154.0 KiB
    259 Downloads
    Szczegóły
  • Materiały Wykonania KG2 DN350-500
    Materiały Wykonania KG2 DN350-500
    Materiały wykonania KG2 DN350-500.pdf
    262.9 KiB
    274 Downloads
    Szczegóły
    Materiały Wykonania KG2 DN50-300
    Materiały Wykonania KG2 DN50-300
    Materiały wykonania KG2 DN50-300.pdf
    228.5 KiB
    295 Downloads
    Szczegóły
    Momenty Obrotowe Przepustnic KG2 KG4
    Momenty Obrotowe Przepustnic KG2 KG4
    Momenty obrotowe przepustnic KG2 KG4.pdf
    154.0 KiB
    259 Downloads
    Szczegóły
    Wykres Ciśnienie-temperatura Dla Przepustnic Serii K
    Wykres Ciśnienie-temperatura Dla Przepustnic Serii K
    Wykres ciśnienie-temperatura dla przepustnic serii K(3).pdf
    215.0 KiB
    249 Downloads
    Szczegóły
    Wymiary KG2 DN350-500
    Wymiary KG2 DN350-500
    Wymiary KG2 DN350-500.pdf
    243.7 KiB
    268 Downloads
    Szczegóły
    Wymiary KG2 DN50-300
    Wymiary KG2 DN50-300
    Wymiary KG2 DN50-300.pdf
    222.7 KiB
    353 Downloads
    Szczegóły
    Wymiary KG2 KG4 DN50-300 Z Aluminiową Przekładnią ślimakową BGH
    Wymiary KG2 KG4 DN50-300 Z Aluminiową Przekładnią ślimakową BGH
    Wymiary KG2 KG4 DN50-300 z aluminiową przekładnią ślimakow….pdf
    166.1 KiB
    262 Downloads
    Szczegóły
    Wymiary KG2, KG4 DN350-500 Z żeliwną Przekładnią ślimakową
    Wymiary KG2, KG4 DN350-500 Z żeliwną Przekładnią ślimakową
    Wymiary KG2, KG4 DN350-500 z żeliwną przekładnią ślimakową.pdf
    237.0 KiB
    241 Downloads
    Szczegóły
    Wymiary KG2, KG4 DN50-250 Z Dzwignią Reczną
    Wymiary KG2, KG4 DN50-250 Z Dzwignią Reczną
    Wymiary KG2, KG4 DN50-250 z dzwignią reczną.pdf
    217.2 KiB
    293 Downloads
    Szczegóły
    Wymiary KG2, KG4 DN50-300 Z żeliwną Przekładnią ślimakową
    Wymiary KG2, KG4 DN50-300 Z żeliwną Przekładnią ślimakową
    Wymiary KG2, KG4 DN50-300 z żeliwną przekładnią ślimakową.pdf
    257.7 KiB
    242 Downloads
    Szczegóły
