HG1

HG1

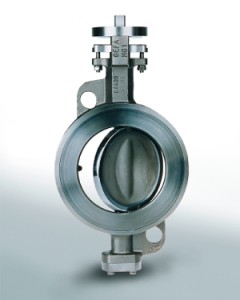

Przepustnica podwójnie mimośrodowa – kliknij
i zobacz budowę.

Typ: WAFER
Do zabudowy między kołnierze:
DIN EN 1092-1 PN 10-40, ANSI Class 150/300

Średnice: DN50 – DN600

Napędy: dźwignia ręczna, przekładnia ślimakowa, napęd elektryczny, napęd pneumatyczny (jednostronnego i dwustronnego działania)

    • Certyfikat TÜV zgodnie z normą DIN EN ISO 9001:2000
    • Monitorowane produkcji przez AD 2000-WO/TRD100
    • Znak CE spełnia wymogi bezpieczeństwa - Europejska Dyrektywa Urządzeń Ciśnieniowych PED 97/23/EC
    • Certyfikat GOST-R
    • Próba ciśnieniowa:DIN EN12266-1, P10/P11/P12-A; DIN 3230 T3 – BA/BO-1, DIN3230, T5, T6
    • Dopuszczenia: Germanischer Lloyd, Lloyd Register of Shipping, Det Norske Veritas (DNV)
  • Bezpieczeństwo (opcja: TA Luft)
    Doszczelnienie za pomocą dławika może zostać wykonane bez konieczności demontażu napędu – łatwy dostęp do śrób za pomocą jednego klucz

    GEFA Multitop
    Przyłącze napędu wg ISO 5211 w różnych rozmiarach
    Konstrukcja przyłącza napędu bez przerywania wału
    Ochrona napędu przed działaniem medium – w razie ewentualnego przecieku

    Długa żywotność
    Uszczelnienie przed uszkodzeniami mechanicznymi chroni pierścień osadczy

    Niezawodność
    Dwumimośrodowa konstrukcja minimalizuje zużycie i momenty obrotowe przy zachowaniu najwyższej klasy szczelności

    Dokładna instalacja
    Długość zabudowy: DIN 558-1, rząd 20/25/16 (DIN 3202-K1/K2/K3) Opcja: wykonanie z przylgą C i D – wg. DIN 2512
    Przepustnica do standardowych połączeń kołnierzowych.

    Łatwa obsługa
    Centrowanie osiowe znajduje się w łatwo dostępnym miejscu – skrócenie czasu serwisu

    Racjonalnie i bezpiecznie
    Śruby cylindryczne nie przenoszą momentów obrotowych na korpus

  • Wykres HG (ciśń,temp)

  • Przepustnica przyjazna i łatwa w serwisowaniu
    Centrowanie osiowe znajduje się w łatwo dostępnym miejscu – skrócenie czasu serwisu
    Uszczelnienie gniazda jest łatwo dostępne, gdy konieczna jest wymiana tylko wkładka pierścieniowa musi zostać usunięta – skrócenie czasu napraw

    Doskonała szczelność
    Wraz ze wzrostem różnicy ciśnienia docisk tarczy do powierzchni uszczelniającej płyty jest zwiększony. Funkcja uszczelniająca wzrasta wraz ze wzrostem różnicy ciśnienia i zapewnia absolutną szczelność od najniższych ciśnień aż do PN 40/PN 63

    Bezpieczeństwo (opcja: TA Luft)
    Doszczelnienie za pomocą dławika może zostać wykonane bez konieczności demontażu napędu – łatwy dostęp do śrub za pomocą jednego klucz

    Niezawodność
    Podwójnie mimośrodowa konstrukcja minimalizuje zużycie i momenty obrotowe przy zachowaniu najwyższej klasy szczelności

    Długa żywotność
    Uszczelnienie przed uszkodzeniami chroni pierścień osadczy

    Ekonomiczny i łatwy montaż wszystkich typów siłowników
    Standardowe przyłącze napędu zgodnie z DIN/ISO 5211

    • Woda / Ścieki
    • Inżynieria
    • Przemysł spożywczy
    • Przemysł chemiczny i petrochemiczny
    • Przemysł farmaceutyczny
    • Farbiarnie, lakiernie
  • Przepustnica podwójnie mimośrodowa typu WAFER

    Średnice nominalne: DN 50 – DN 600

    Do zabudowy między kołnierze:
    DN 50 – DN 300 DIN EN 1092-1 PN 10/16/25/40; ANSI Class 150/300
    DN 350 – DN 500 DIN EN 1092-1 PN 10/16/25; ANSI Class 150
    DN 600 DIN EN 1092-1 PN 10/16; ANSI Class 150

    Długość zabudowy:
    DIN 3202-K1 (K2/K3)
    EN 558 T1-rząd 20 (25/16)

    Zakres temperaturowy: od -50 °C do +450 °C (zależne od materiału uszczelnienia)

    Zakres regulacji: 10° -90° kąt otwarcia; 15° -70° liniowa regulacja

    Zakres ciśnień: próżnia do maksymalnie 25 bar (zależne od temperatury)

    Przyłącze napędu: ISO 5211 – DIN 3337

  • Materiały HG
    • TA-Luft
    • Zakresy ciśnienia: PN 40 / PN 63
    • Specjalne materiały wykonania
    • Przepustnica – wykonanie wolne od kawitacji
    • Pierścień uszczelniający do łożysk i prowadzenia wału
    • Połączenie 3-drogowe
    • Firesafe
    • Aplikacje niskotemperaturowe
    • Różne materiały uszczelnienia do ekstremalnych zastosowań
  • R-PTFE

    Bardzo elastyczna konstrukcja – odporność chemiczną niemal nieograniczona. Stabilny podczas wysokich ciśnień oraz podwyższona odporność temperaturowa dzięki włóknom szklanym
    Szczelności: DIN 3230, T3 / BO-1

    Metal

    Bardzo dobra odporność na skutek specjalnego formowania, odporność na wysokie temperatury ze względu na budowę uszczelnienia z 1.4571 azotowanego.
    Szczelności wg DIN 3230, T3 / BO-2

  • Momenty Obrotowe Przepustnic HG DN50-600
    Momenty Obrotowe Przepustnic HG DN50-600
    Momenty obrotowe przepustnic HG DN50-600.pdf
    145.8 KiB
    174 Downloads
    Szczegóły
  • Materiał Wykonania HG1 DN50-300
    Materiał Wykonania HG1 DN50-300
    Materiał wykonania HG1 DN50-300.pdf
    276.1 KiB
    211 Downloads
    Szczegóły
    Materiały Wykonania HG1 DN350-600
    Materiały Wykonania HG1 DN350-600
    Materiały wykonania HG1 DN350-600.pdf
    274.7 KiB
    116 Downloads
    Szczegóły
    Momenty Obrotowe Przepustnic HG DN50-600
    Momenty Obrotowe Przepustnic HG DN50-600
    Momenty obrotowe przepustnic HG DN50-600.pdf
    145.8 KiB
    174 Downloads
    Szczegóły
    Współczynnik Przepływu Kv Przepustnic HG DN50-600
    Współczynnik Przepływu Kv Przepustnic HG DN50-600
    Współczynnik przepływu Kv przepustnic HG DN50-600.pdf
    225.8 KiB
    210 Downloads
    Szczegóły
    Wykres Ciśnienie-temperatura Przepustnic HG DN50-600
    Wykres Ciśnienie-temperatura Przepustnic HG DN50-600
    Wykres ciśnienie-temperatura przepustnic HG DN50-600.pdf
    250.6 KiB
    109 Downloads
    Szczegóły
    Wymiary HG DN50-300 Z Napędem AG
    Wymiary HG DN50-300 Z Napędem AG
    Wymiary HG DN50-300 z napędem AG.pdf
    269.7 KiB
    157 Downloads
    Szczegóły
    Wymiary HG DN50-300 Z Napędem APM
    Wymiary HG DN50-300 Z Napędem APM
    Wymiary HG DN50-300 z napędem APM.pdf
    265.9 KiB
    104 Downloads
    Szczegóły
    Wymiary HG DN50-300 Z Napędem MC
    Wymiary HG DN50-300 Z Napędem MC
    Wymiary HG DN50-300 z napędem MC.pdf
    269.5 KiB
    114 Downloads
    Szczegóły
    Wymiary HG1 DN350-500
    Wymiary HG1 DN350-500
    Wymiary HG1 DN350-500.pdf
    200.3 KiB
    107 Downloads
    Szczegóły
    Wymiary HG1 DN350-600 Z żeliwną Przekładnią ślimakową
    Wymiary HG1 DN350-600 Z żeliwną Przekładnią ślimakową
    Wymiary HG1 DN350-600 z żeliwną przekładnią ślimakową.pdf
    273.2 KiB
    116 Downloads
    Szczegóły
    Wymiary HG1 DN50-150 Z Dźwignią Ręczną
    Wymiary HG1 DN50-150 Z Dźwignią Ręczną
    Wymiary HG1 DN50-150 z dźwignią ręczną.pdf
    218.3 KiB
    131 Downloads
    Szczegóły
    Wymiary HG1 DN50-300
    Wymiary HG1 DN50-300
    Wymiary HG1 DN50-300.pdf
    210.9 KiB
    295 Downloads
    Szczegóły
    Wymiary HG1 DN600
    Wymiary HG1 DN600
    Wymiary HG1 DN600.pdf
    193.6 KiB
    157 Downloads
    Szczegóły
    Wymiary HG1DN50-300 Z Aluminiową Przekładnią ślimakową BGH
    Wymiary HG1DN50-300 Z Aluminiową Przekładnią ślimakową BGH
    Wymiary HG1DN50-300 z aluminiową przekładnią ślimakową BGH….pdf
    212.7 KiB
    104 Downloads
    Szczegóły
