FG1

FG-small

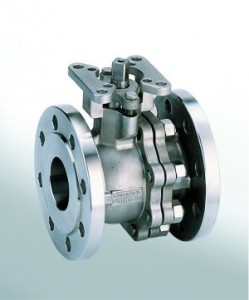

Dwuczęściowy kołnierzowy zawór kulowy

Do zabudowy między kołnierze:
DIN EN 1092-1 PN 10-40
Korpus: dwuczęściowy
Średnice: DN15 – DN100
Długość zabudowy:
DIN 3202 F4/F5 EN 558-1 rząd 27/15
DIN 3202 F1 EN 558-1 rząd 28

Napędy: dźwignia ręczna, napęd elektryczny, napęd pneumatyczny (jednostronnego i dwustronnego działania)

    • Certyfikat TÜV zgodnie z normą DIN EN ISO 9001:2000
    • Monitorowane produkcji przez AD 2000-WO/TRD100
    • Znak CE spełnia wymogi bezpieczeństwa - Europejska Dyrektywa Urządzeń Ciśnieniowych PED 97/23/EC
    • Certyfikat GOST-R
    • TA-Luft na podstawie dyrektywy VDI 2240. Zakres temperatur: testowany do 250 ° C (temperatura czynnika)
    • Firesafe BS 6755 cześć 2
  • Standardowe przyłącze napędu
    Przyłącze napędu wg ISO 5211 w różnych rozmiarach

    Przyłącze kołnierzowe
    DIN EN 1092-1 PN 10/16/25/40

    Dźwignia ręczna
    Wykonana ze stali kwasoodpornej

    Niezawodne uszczelnienie wału
    V-ring z PTFE oraz podkładka sprężynująca zapewniają szczelność przez długi czas

    Uszczelnienie kuli i korpusu
    Dwa niezależnie pracujące uszczelnienia: kuli i korpusu

    Budowa antystatyczna

    Uszczelnienia
    Materiał: PTFE / szkło, PTFE / węgiel, PEEK, UHMWPE, POM, PVDF, PTFE czyste

    Precyzyjne polerowanie kuli

  • FG wykres
  • Niezawodne połączenie
    Bezpośredni montaż napędów z połączeniem zgodnym z normą DIN 3337 bez przerywania wału

    Pewne uszczelnienie trzpienia
    Ze względu na sprężyste pierścienie typu V z PTFE

    Długa żywotność przydużej liczbie cykli
    Gwarantowane przez specjalne uszczelnienie pierwotne

    Precyzyjny montaż
    Śruby kierunkowe osadzone najbliżej korpusu

    Precyzyjne polerowanie kuli

    Szczelne odcięcie medium
    Uszczelnienie wstępnie naprężone na kuli
    Taka konstrukcja gwarantuje szczelne odcięcie nie tylko dla całego zakresu ciśnień, ale również przy najniższym ciśnieniem

    Firesafe i wykonanie ANTYSTATYCZNE
    W standardzie

    • Przemysł chemiczny
    • Przemysł petrochemiczny
    • Przemysł spożywczy
    • Instalacje technologiczne
  • Średnice nominalne: DN 15 – DN 100 : PN 10/40

    Zakres temperaturowy: -50°C do +270°C

    Klasa szczelności: DIN 3230, T3-BA/Bo-1

  • Materiał Wykonania FG DN15-50
    Materiał Wykonania FG DN15-50
    Materiał wykonania FG DN15-50.pdf
    103.2 KiB
    284 Downloads
    Szczegóły
    Materiał Wykonania FG DN65-100
    Materiał Wykonania FG DN65-100
    Materiał wykonania FG DN65-100.pdf
    93.2 KiB
    212 Downloads
    Szczegóły
    Przyłącze Napędu FG DG
    Przyłącze Napędu FG DG
    Przyłącze napędu FG DG.pdf
    300.3 KiB
    340 Downloads
    Szczegóły
    Wykres Ciśnienie-temperatura FG DN15-100
    Wykres Ciśnienie-temperatura FG DN15-100
    Wykres ciśnienie-temperatura FG DN15-100.pdf
    277.7 KiB
    215 Downloads
    Szczegóły
    Wymiary FG DN 15-100 Z Napędem AP(M)
    Wymiary FG DN 15-100 Z Napędem AP(M)
    Wymiary FG DN 15-100 z napędem AP(M).pdf
    237.8 KiB
    217 Downloads
    Szczegóły
    Wymiary FG DN15-50
    Wymiary FG DN15-50
    Wymiary FG DN15-50.pdf
    220.2 KiB
    307 Downloads
    Szczegóły
    Wymiary FG DN15-50 F1
    Wymiary FG DN15-50 F1
    Wymiary FG DN15-50 F1.pdf
    222.3 KiB
    243 Downloads
    Szczegóły
    Wymiary FG DN15-50 Z T-dźwignią Ręczną
    Wymiary FG DN15-50 Z T-dźwignią Ręczną
    Wymiary FG DN15-50 z T-dźwignią ręczną(2).pdf
    206.2 KiB
    207 Downloads
    Szczegóły
    Wymiary FG DN65-100
    Wymiary FG DN65-100
    Wymiary FG DN65-100.pdf
    246.7 KiB
    304 Downloads
    Szczegóły
    Wymiary FG DN65-100 F1
    Wymiary FG DN65-100 F1
    Wymiary FG DN65-100 F1.pdf
    235.5 KiB
    292 Downloads
    Szczegóły
