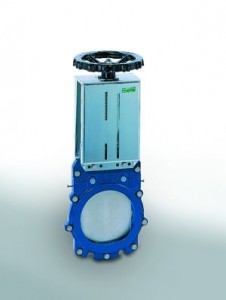

AT100

AT100-small

Zasuwa nożowa – kliknij i zobacz budowę.

Typ: WAFER
Do zabudowy między kołnierze:
DIN EN 1092-1 PN 10/16
Korpus: dwuczęściowy (asymetryczny)
Średnice: DN50 – DN200

Napędy: dźwignia ręczna, koło ręczne, przekładnia ślimakowa, napęd elektryczny, cylinder pneumatyczny, napęd hydrauliczny

    • Próba ciśnieniowa: DIN 3230 T3 – BA/BO-1, DIN3230, T3
    • Dopuszczenia: Germanischer Lloyd, Lloyd Register of Shipping, Det Norske Veritas (DNV)
  • Absolutnie bezobsługowa
    Compact-cross – profil uszczelniający zarówno wewnątrz jak i na zewnątrz
    Doszczelnienie zasuwy można dokonać bez demontażu urządzenia z rurociągu – bez przerywania pracy

    Efekt samooczyszczania
    Uzyskuje się specjalnej konstrukcji korpusu i krawędzi tnącej noża, zapewnia to płukanie powierzchni uszczelniających

    Doskonałe uszczelnienie
    Szczelność uzyskuje się obu kierunkach przepływu

    Duże możliwości
    Zasuwy serii DOMINO nadają się do regulowania/odcinania mediów płynnych, gęstych płynów i gazowych, a także materiałów sypkich

    Brak pozostałości medium w zasuwie
    Krawędź tnąca na dolnej powierzchni korpusu w dużej mierze zapobiega zakleszczania materiału, który spoczywa na powierzchni uszczelniającej

    Długa żywotność
    Zasuwa pracuje bezproblemowo nawet po długim okresie pozostawania jednej pozycji

    Szeroki wybór napędów:
    Pokrętło, dźwignia ręczna, przekładnia ślimakowa, siłownik pneumatyczny, siłownik hydrauliczny, siłowniki elektrohydrauliczne

    • Biogazownie
    • Oczyszczalnie ścieków
    • Przemysł celulozowy
    • Przemysł stoczniowy
    • Przemysł farmaceutyczny
    • Przemysł browarniczy
    • Przemysł węglowy
    • Przepompownie
    • Cukrownie
  • Średnice nominalne:
    DN 50 – DN 200

    Do zabudowy między kołnierze:
    DN 50 – DN 150 : DIN EN 1092-1 PN 10/16
    DN 200 : DIN EN 1092-1 PN 10

    Zakres temperaturowy: -30°C do +200°C

    Długość zabudowy: EN 558-1 rząd 20; DIN 3202-K1

    Maksymalne ciśnienie robocze:
    DN 50 – DN 150 : 10 bar
    DN 200 : 6 bar

  • Materiały AT
  • Materiały Wykonania AT100
    Materiały Wykonania AT100
    Materiały wykonania AT100.pdf
    239.8 KiB
    216 Downloads
    Szczegóły
    Wymiary AT100 DN80-200 Z Cylindrem Pneumatycznym
    Wymiary AT100 DN80-200 Z Cylindrem Pneumatycznym
    Wymiary AT100 DN80-200 z cylindrem pneumatycznym.pdf
    255.0 KiB
    213 Downloads
    Szczegóły
    Wymiary AT100 DN80-200 Z Dźwignią Ręczną
    Wymiary AT100 DN80-200 Z Dźwignią Ręczną
    Wymiary AT100 DN80-200 z dźwignią ręczną.pdf
    242.1 KiB
    200 Downloads
    Szczegóły
    Wymiary AT100 DN80-200 Z Kołem Ręcznym
    Wymiary AT100 DN80-200 Z Kołem Ręcznym
    Wymiary AT100 DN80-200 z kołem ręcznym.pdf
    239.7 KiB
    223 Downloads
    Szczegóły
    Wymiary AT100 DN80-200 Z Kołem łańcuchowym
    Wymiary AT100 DN80-200 Z Kołem łańcuchowym
    Wymiary AT100 DN80-200 z kołem łańcuchowym.pdf
    243.7 KiB
    187 Downloads
    Szczegóły
    Wymiary AT100 DN80-200 Z Napędem Elektrycznym
    Wymiary AT100 DN80-200 Z Napędem Elektrycznym
    Wymiary AT100 DN80-200 z napędem elektrycznym.pdf
    255.1 KiB
    201 Downloads
    Szczegóły
