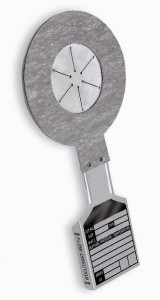

Niskociśnieniowa metalowa płytka bezpieczeństwa

Średnice nominalne: od 50 mm

  • Nowoczesny, z laserowo wykonanymi szczelinami, metalowy typ płytki

    Płaski, zwrotny model posiada uszczelki po obu stronach, nie może być zamontowany niewłaściwie (tylko typ ARD)

    Montowany płasko, bez uchwytu, bezpośrednio pomiędzy kołnierzami ANSI lub DIN

    Maksymalne ciśnienie rozrywania: 1.0 barg (15 psig)

    Standardowe wykonanie: płytka – 316SS, uszczelnienie gniazda- TFE, nieazbestowe uszczelki (dostępne także inne materiały)

    Ciśnienie robocze: do 50% oznaczonego ciśnienia rozrywania

    Zakres temperaturowy: do 260°C (500°F)

  • ARD Uszczelnienie TFE/ część metalowa ze szczelinami/uszczelnienie TFE – otwiera się na tym samym poziomie w obu kierunkach.

    ARD – S Część metalowa ze szczelinami/uszczelnienie TFE/ metal szczelinowy – otwiera się na różnych poziomach w obu kierunkach

    ARD-L Część metalowa szczelinowa/uszczelnienie TFE – otwiera się w jednym kierunku – nieodpowiednia do obsługi próżni.

    ARD-V Część metalowa szczelinowa/uszczelka TFE/ podpora próżniowa – otwiera się tylko w jednym kierunku –
    odpowiednia do obsługi próżni. Uwaga:wsparcie próżni się nie otwiera.

  • Ochrona zbiorników magazynowych
    Zbiorniki są wykonane z relatywnie cienkich materiałów. To ogranicza ich zdolność do utrzymania ciśnienia i jeżeli są opróżniane bez odpowiedniej wentylacji mogą być narażone na zniszczenie. Płytki ARD zapewniają prostą, niedrogą ochronę przed takim zagrożeniem.

    Uwaga: Rozmiar płytki powinien być co najmniej równy wielkości przepływu na połączeniach wlotu
    lub wylotu (którekolwiek jest większe). Maksymalne ciśnienie rozrywania nie powinno być większe niż ciśnienie projektowe zbiornika lub mniejsze niż próżnia. Minimalne ciśnienie rozrywania powinno być co najmniej dwa razy takie jak maksymalne ciśnienie robocze lub próżnia (którekolwiek jest większe) na które zbiornik będzie narażony.

    Ochrona zaworów bezpieczeństwa
    Czynniki powodujące korozję w atmosferze mogą dostawać się do zaworów poprzez wlot i stanowić zagrożenie dla ich części. To może utrudniać poprawne działanie zaworu. Zawory z wylotami przymocowanymi do zwykłych rurociągów są szczególnie narażone. Płytka ARD zamontowana do wylotu zaworu ochrania części zaworu przed nieprzyjaznym środowiskiem. Dodatkowe informacje na zapytanie.

    Uwaga: Rozmiar płytki powinien być taki sam jak króciec wylotowy zaworu. Maksymalne ciśnienie
    rozerwania nie powinno być wyższe niż ciśnienie nastawy zaworu. Maksymalne ciśnienie robocze wszystkich typów ARD to 1.0 barg (15 psig) @22° C (72°F). Minimalne ciśnienie rozerwania powinno być co najmniej dwa razy większe od maksymalnego ciśnienia roboczego rurociągu.
